혜강 디지털도어락 웰패드 연동 하였습니다.[ by 허가이버 ]

지인분 디지털도어락 혜강 아델 제품 웰패드와 연동작업 도와드렸습니다.

이전 세대주가 달아둔 도어락이 연동이 가능해서 연동기를 구입해서 자가로 설치하다 연결해도 안된다고 긴급 연락을..ㅜㅜ

홈오토메이션은 코콤입니다.

전면 커버 우측에 홈2군데 정밀드라이버로 찔러서 열고 피스풀어 탈거 합니다.

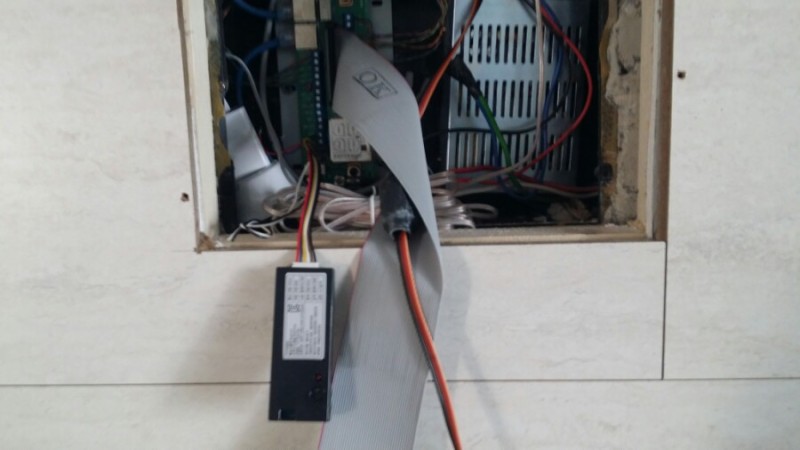

내부 터미널보드에 연동기 송신부 설치합니다.
빨강 전원12v+ 파랑 전원12vGND 전원 연결
비어있는 GAS2 12에 빨강 GND에 파랑 연결합니다.
문열림 (도어)에 각가 노랑 릴레이/LOW 갈색 릴레이 GND를 연결합니다.
흰색. 검정은 말아둡니다.

도어락에도 내측 중앙에 커버열고 수신부 PCB설치합니다.

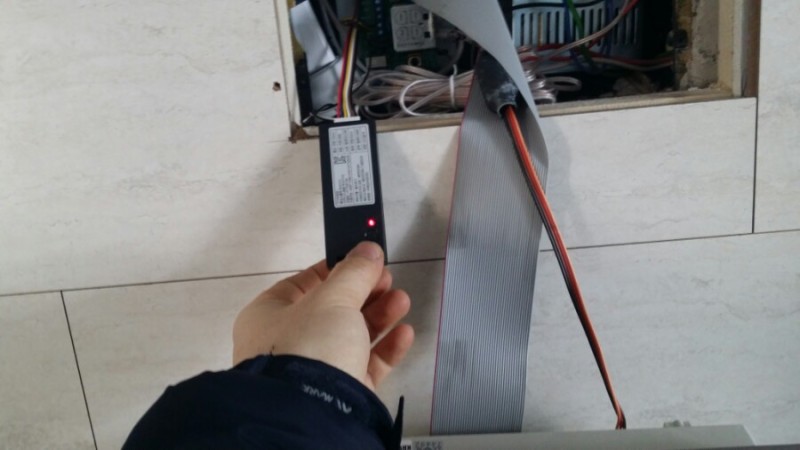

이후 도어락 설정버튼 누르고 송신기 버튼눌러 설정합니다.
연동 작동잘됩니다.
고장없이 잘 사용하세요 ~ ^^/
